امروزه اتصال بیسیم به یکی از امکانات محبوب در سیستمهای صوتی تبدیل شده است. بسیاری از اسپیکرهای قدیمی یا معمولی کیفیت صدای مناسبی دارند، اما به دلیل نداشتن بلوتوث نمیتوان آنها را مستقیماً به گوشی، تبلت یا لپتاپ متصل کرد. این موضوع به معنی کنار گذاشتن اسپیکر قدیمی نیست؛ زیرا با استفاده از چند قطعه الکترونیکی میتوان قابلیت دریافت صدای بیسیم را به آن اضافه کرد.
تبدیل یک اسپیکر معمولی به سیستم صوتی بلوتوثی در بسیاری از پروژهها کار پیچیدهای نیست و با انتخاب قطعات مناسب میتوان یک سیستم کاربردی برای استفاده روزمره ساخت. البته نتیجه نهایی به نوع اسپیکر، توان بلندگوها، منبع تغذیه و آمپلیفایر مورد استفاده بستگی دارد.
برای بلوتوثی کردن اسپیکر به چه قطعاتی نیاز داریم؟
برای اجرای این پروژه معمولاً به یک گیرنده بلوتوث صوتی، آمپلیفایر مناسب، منبع تغذیه و چند سیم برای اتصال نیاز دارید. اگر اسپیکر از قبل آمپلیفایر داخلی داشته باشد، ممکن است نیازی به استفاده از آمپلیفایر جداگانه نباشد.
مهمترین قطعه، گیرندهای است که سیگنال صوتی را از گوشی دریافت کرده و آن را به خروجی صوتی تبدیل میکند. این قطعه معمولاً از طریق بلوتوث با گوشی یا سایر دستگاهها ارتباط برقرار میکند.

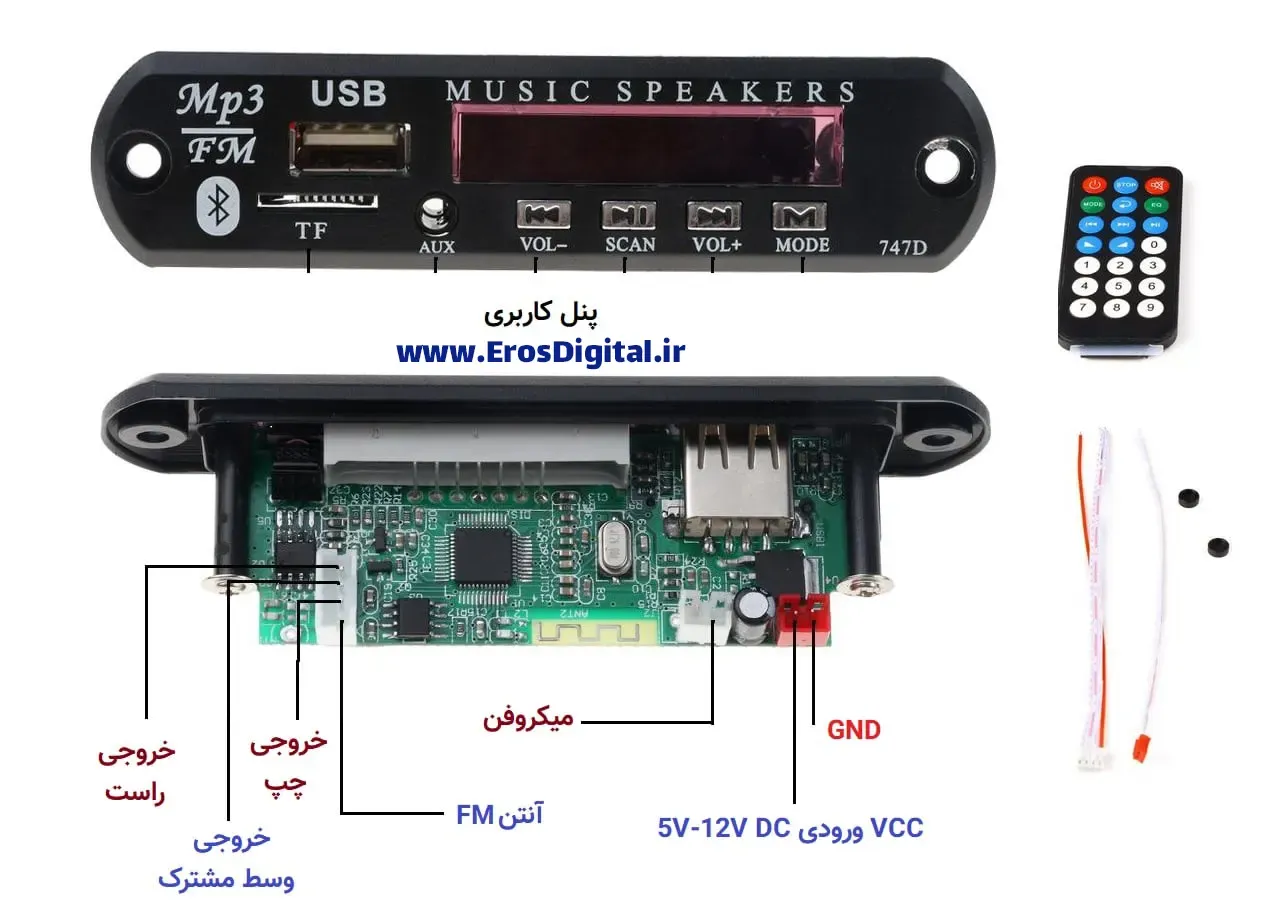

در پروژههای ساده میتوان از یک ماژول بلوتوث صوتی استفاده کرد. این ماژولها در مدلهای مختلفی تولید میشوند و بسته به نوعشان ممکن است خروجی استریو یا مونو، ورودی تغذیه متفاوت و امکانات جانبی مختلفی داشته باشند.
نقش آمپلیفایر در این پروژه چیست؟
سیگنال صوتی خروجی از گیرنده بلوتوث معمولاً توان کافی برای راهاندازی مستقیم یک بلندگوی معمولی را ندارد. به همین دلیل در بسیاری از پروژهها به یک آمپلیفایر نیاز داریم.
آمپلیفایر سیگنال صوتی را تقویت میکند تا بتواند بلندگو را با توان مناسب راهاندازی کند. البته انتخاب آمپلیفایر باید متناسب با مشخصات بلندگو انجام شود. اگر توان آمپلیفایر بسیار بیشتر از توان قابل تحمل بلندگو باشد، افزایش بیش از حد صدا میتواند به بلندگو آسیب برساند.
برای پروژههای کوچک و کممصرف، استفاده از یک ماژول آمپلی فایر 2x3W کلاس D میتواند گزینهای مناسب باشد. آمپلیفایرهای کلاس D معمولاً بازده مناسبی دارند و به دلیل ابعاد کوچک، برای ساخت اسپیکرهای قابل حمل و پروژههای الکترونیکی جمعوجور کاربرد زیادی دارند.
مراحل تبدیل اسپیکر معمولی به بلوتوثی
ابتدا باید مشخص کنید اسپیکر شما از چه نوعی است. اگر یک جفت بلندگوی غیرفعال دارید، باید گیرنده بلوتوث را به یک آمپلیفایر متصل کنید و خروجی آمپلیفایر را به بلندگوها بدهید.
در مرحله بعد، مشخصات تغذیه قطعات را بررسی کنید. ولتاژ مورد نیاز گیرنده بلوتوث و آمپلیفایر باید با منبع تغذیه هماهنگ باشد. استفاده از ولتاژ نامناسب میتواند باعث عملکرد نادرست یا آسیب دیدن قطعات شود.
پس از آماده کردن منبع تغذیه، خروجی صوتی گیرنده بلوتوث به ورودی آمپلیفایر متصل میشود. سپس خروجی کانالهای آمپلیفایر به بلندگوها وصل خواهد شد. در یک سیستم استریو، کانال چپ و راست باید به بلندگوهای مربوط به خود متصل شوند.
قبل از روشن کردن مدار، تمام اتصالات را دوباره بررسی کنید. اشتباه در سیمکشی تغذیه یا خروجی بلندگو میتواند باعث آسیب به ماژول شود.
چگونه گوشی را به اسپیکر متصل کنیم؟
بعد از اتمام سیمکشی و روشن شدن مدار، گیرنده بلوتوث معمولاً در حالت آماده برای اتصال قرار میگیرد. در گوشی وارد بخش Bluetooth شوید و دستگاه مورد نظر را از فهرست دستگاههای موجود انتخاب کنید.
پس از برقراری اتصال، صدای پخششده از گوشی از طریق گیرنده بلوتوث به آمپلیفایر منتقل میشود و در نهایت از بلندگوها پخش خواهد شد.
اگر صدا پخش نشد، ابتدا میزان صدای گوشی را بررسی کنید. سپس اتصالات بین گیرنده و آمپلیفایر را بررسی کرده و مطمئن شوید منبع تغذیه ولتاژ مناسب را فراهم میکند.
انتخاب منبع تغذیه مناسب
یکی از مهمترین بخشهای ساخت سیستم صوتی بلوتوثی، انتخاب منبع تغذیه مناسب است. منبع باید بتواند ولتاژ و جریان مورد نیاز تمام قطعات را تأمین کند.
برای نمونه، اگر آمپلیفایر در هنگام پخش صدا جریان بیشتری مصرف میکند، منبع تغذیه ضعیف ممکن است باعث افت ولتاژ، قطع شدن صدا یا ایجاد نویز شود. بنابراین بهتر است مشخصات منبع تغذیه بر اساس مصرف واقعی مدار انتخاب شود.
در پروژههای قابل حمل، میتوان از باتری نیز استفاده کرد. در این حالت باید علاوه بر ولتاژ و ظرفیت باتری، به مدار شارژ و محافظت از باتری نیز توجه داشت.
چگونه کیفیت صدای بهتری داشته باشیم؟
بلوتوثی کردن اسپیکر تنها به اضافه کردن گیرنده بیسیم محدود نمیشود. کیفیت نهایی صدا به عوامل مختلفی مانند کیفیت بلندگو، آمپلیفایر، منبع تغذیه و طراحی محفظه بستگی دارد.
اگر بلندگو در یک محفظه مناسب قرار داشته باشد، معمولاً کیفیت صدای بهتری ارائه میدهد. همچنین استفاده از سیمهای مناسب و کوتاه برای مسیرهای صوتی میتواند به کاهش مشکلات ناشی از نویز کمک کند.
قرار دادن ماژول بلوتوث در فاصله مناسب از منابع نویز الکتریکی نیز میتواند اهمیت داشته باشد. در برخی پروژهها، طراحی نامناسب سیمکشی یا منبع تغذیه باعث ایجاد صدای هوم یا نویز در خروجی میشود.
آیا هر اسپیکری را میتوان بلوتوثی کرد؟
در بیشتر موارد میتوان یک سیستم صوتی معمولی را با افزودن گیرنده بلوتوث به سیستم بیسیم تبدیل کرد، اما روش کار برای همه اسپیکرها یکسان نیست.
اگر اسپیکر دارای آمپلیفایر داخلی باشد، ممکن است تنها به یک گیرنده بلوتوث نیاز داشته باشید. اما اگر بلندگوها غیرفعال باشند، علاوه بر گیرنده به آمپلیفایر نیز احتیاج خواهید داشت.
همچنین باید توان بلندگو، امپدانس آن، ولتاژ کاری آمپلیفایر و توان منبع تغذیه با یکدیگر هماهنگ باشند. این هماهنگی باعث میشود سیستم در زمان استفاده پایدارتر باشد و احتمال آسیب به قطعات کاهش پیدا کند.
نکات مهم هنگام ساخت سیستم صوتی بلوتوثی
قبل از شروع کار، مشخصات تمام قطعات را بررسی کنید و فقط بر اساس ظاهر ماژولها تصمیم نگیرید. ولتاژ تغذیه، توان خروجی، تعداد کانالها، امپدانس بلندگو و نوع ورودی و خروجی از مهمترین مشخصات فنی هستند.
همچنین اگر تجربه کافی در کار با مدارهای الکترونیکی ندارید، بهتر است هنگام سیمکشی منبع تغذیه و آمپلیفایر دقت بیشتری داشته باشید. اتصال اشتباه قطب مثبت و منفی میتواند به بعضی از ماژولها آسیب بزند.
برای جلوگیری از داغ شدن بیش از حد آمپلیفایر نیز باید شرایط تهویه و میزان بار خروجی را در نظر گرفت. در پروژههای کوچک معمولاً مصرف متناسب با توان ماژول است، اما استفاده مداوم در حداکثر توان میتواند دمای قطعات را افزایش دهد.
جمعبندی
تبدیل یک اسپیکر معمولی به سیستم صوتی بلوتوثی میتواند راهی ساده و اقتصادی برای استفاده دوباره از تجهیزات صوتی قدیمی باشد. در سادهترین حالت، یک گیرنده بلوتوث سیگنال صوتی را از گوشی دریافت میکند و آن را به آمپلیفایر انتقال میدهد. آمپلیفایر نیز سیگنال را برای راهاندازی بلندگو تقویت میکند.
برای رسیدن به نتیجه مناسب، مهمترین نکته هماهنگ بودن گیرنده، آمپلیفایر، بلندگو و منبع تغذیه است. با انتخاب درست قطعات و رعایت اصول سیمکشی میتوان یک سیستم صوتی بیسیم کاربردی ساخت و بدون نیاز به خرید اسپیکر جدید، قابلیت اتصال بلوتوث را به سیستم صوتی موجود اضافه کرد.
